Fire Sprinklers.

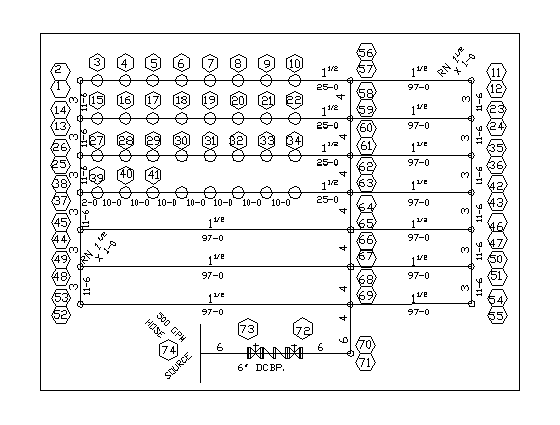

SUBMITTAL REPORT - COMPOUND GRID EXAMPLE
HYDRONICS: FIRE SPRINKLER HYDRAULICS 4.31 - SUBMITTAL. Page 1
CONTRACTOR: A.B.C. FIRE PROTECTION. (510) 442-4146.
ADDRESS : 1213 Main Street, Fremont, CA. 94555.
Date: 01-10-2002 File: COMGRID
JOB : COMPOUND GRID EXAMPLE
SOURCE | STATIC : 74.0 Psi RESIDUAL : 70.0 Psi FLOW : 1250 Gpm
NODE ELEVATION K- PRESSURE DISCHARGE
NO. Feet FACTOR Psi Gpm
-------------------------------------------------------------------------------
1 37.6 11.0
2 38.6 9.4
3 39.0 7.76 7.9 21.8
4 39.0 7.76 7.3 20.9
5 39.0 7.76 7.1 20.7
6 39.0 7.76 7.1 20.7
7 39.0 7.76 7.3 21.0
8 39.0 7.76 8.0 21.9
9 39.0 7.76 9.4 23.8
10 39.0 7.76 11.9 26.8
11 38.6 27.0
12 37.6 27.5
13 37.6 11.1
14 37.6 9.9
15 39.0 7.76 7.9 21.8
16 39.0 7.76 7.3 21.0
17 39.0 7.76 7.1 20.7
18 39.0 7.76 7.1 20.7
19 39.0 7.76 7.3 21.0
20 39.0 7.76 8.0 21.9
21 39.0 7.76 9.4 23.8
22 39.0 7.76 12.0 26.8
23 38.6 27.0
24 37.6 27.5
25 37.6 11.2
26 38.6 9.6
27 39.0 7.76 8.0 22.0
28 39.0 7.76 7.4 21.1
29 39.0 7.76 7.2 20.9
30 39.0 7.76 7.2 20.9
31 39.0 7.76 7.4 21.1
32 39.0 7.76 8.1 22.0
33 39.0 7.76 9.5 23.9
34 39.0 7.76 12.0 26.9
35 38.6 27.0
36 37.6 27.5
37 37.6 11.6
38 38.6 11.2
39 39.0 7.76 11.0 25.7
40 39.0 7.76 11.1 25.9
41 39.0 7.76 12.4 27.4
42 38.6 27.1
43 37.6 27.5
44 37.6 12.0
45 38.6 12.9
46 38.6 27.2
47 37.6 27.6
NODE ELEVATION K- PRESSURE DISCHARGE
NO. Feet FACTOR Psi Gpm
-------------------------------------------------------------------------------
48 37.6 12.2
49 38.6 13.1
50 38.6 27.2
51 37.6 27.6
52 37.6 12.3
53 38.6 13.2
54 38.6 27.3
55 37.6 27.6
56 38.6 25.8
57 37.6 29.1
58 38.6 25.9
59 37.6 29.1
60 38.6 25.9
61 37.6 29.2
62 38.6 27.3
63 37.6 29.5
64 38.6 27.7
65 37.6 29.9
66 38.6 28.1
67 37.6 30.4
68 38.6 28.6
69 37.6 31.1
70 37.6 31.5
71 0.5 51.6
72 0.0 52.2
73 0.0 52.7
74 0.0 SOURCE 53.0 1113.1
HYDRONICS: FIRE SPRINKLER HYDRAULICS 4.31 - SUBMITTAL. Page 2
CONTRACTOR: A.B.C. FIRE PROTECTION. (510) 442-4146.
ADDRESS : 1213 Main Street, Fremont, CA. 94555.
Date: 01-10-2002 File: COMGRID
JOB : COMPOUND GRID EXAMPLE
SPRINKLERS FLOWING : 27
AREA PER SPRINKLER : 115 Sq Ft
REQUIRED DENSITY : 0.18 Gpm/Sq Ft
COMPUTED DENSITY : 0.18 Gpm/Sq Ft
TOTAL SPRINKLER FLOW : 613.1 Gpm
INSIDE HOSE STREAM : 0 Gpm
OUTSIDE HOSE STREAM : 500 Gpm at Source
TOTAL WATER REQUIRED : 1113.1 Gpm
TOTAL SPRINKLER PRESS : 53.0 Psi
VALVE FIXED LOSS : 0.0 Psi
Copyright(2002)

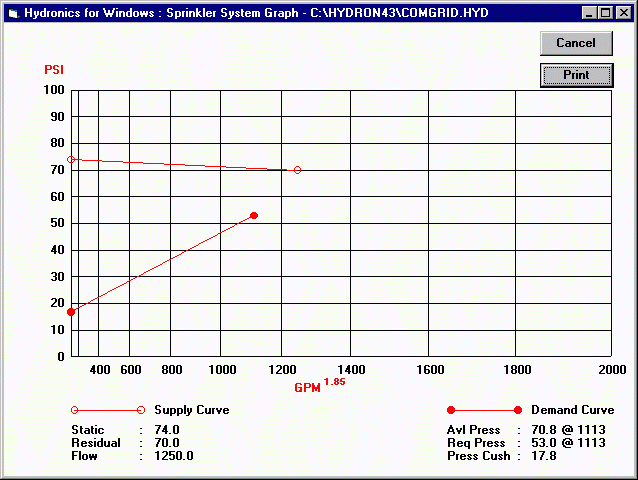

SUPPLY PRESS AVAILABLE : 70.8 Psi by
DEMAND PRESS REQUIRED : 53.0 Psi Hydronics Engineering
PRESSURE CUSHION : 17.8 Psi 34119 Fremont Bl, Suite 609
Fremont, Ca., 94555
MAXIMUM VELOCITY : 18.2 F/S (510) 487-9160
HYDRONICS: FIRE SPRINKLER HYDRAULICS 4.31 - SUBMITTAL. Page 3
CONTRACTOR: A.B.C. FIRE PROTECTION. (510) 442-4146.
ADDRESS : 1213 Main Street, Fremont, CA. 94555.
Date: 01-10-2002 File: COMGRID
JOB : COMPOUND GRID EXAMPLE
PIPE BEG FLOW K-FACTOR LENGTH C-FACTOR PRESSURE
NO. Gpm FITTING TYPE FTG FR- LOSS Psi
END DIAMETER TOTAL (Psi/Ft)
------------------------------------------------------------------------------
1 q= 0.0 K= 0.00 L= 1.0 Pt 11.0 Pt 11.0
1 Q= 62.3 F=T F= 8.0 C= 120 Pe 0.4 Pv -0.6
Vel= 9.8 D= 1.610 TL= 9.0 0.1324 Pf 1.2 Pn 10.4
2 Pt 9.4
-------------------------------------------------------------------------
2 q= 21.8 K= 7.76 L= 2.0 Pt 9.4 Pt 9.4
2 Q= 62.3 F=T F= 8.0 C= 120 Pe 0.2 Pv -0.6
Vel= 9.8 D= 1.610 TL= 10.0 0.1324 Pf 1.3 Pn 8.7
3 Pt 7.9
-------------------------------------------------------------------------
3 q= 20.9 K= 7.76 L= 10.0 Pt 7.9 Pt 7.9
3 Q= 40.6 F= F= 0.0 C= 120 Pe 0.0 Pv -0.3
Vel= 6.4 D= 1.610 TL= 10.0 0.0598 Pf 0.6 Pn 7.6
4 Pt 7.3
-------------------------------------------------------------------------
4 q= 20.7 K= 7.76 L= 10.0 Pt 7.3 Pt 7.3
4 Q= 19.6 F= F= 0.0 C= 120 Pe 0.0 Pv -0.1
Vel= 3.1 D= 1.610 TL= 10.0 0.0156 Pf 0.2 Pn 7.2
5 Pt 7.1
-------------------------------------------------------------------------
5 q= 20.7 K= 7.76 L= 10.0 Pt 7.1 Pt 7.1
5 Q= 1.0 F= F= 0.0 C= 120 Pe 0.0 Pv -0.0
Vel= 0.2 D= 1.610 TL= 10.0 0.0001 Pf 0.0 Pn 7.1
6 Pt 7.1
-------------------------------------------------------------------------
6 q= 20.7 K= 7.76 L= 10.0 Pt 7.1 Pt 7.1
6 Q= 21.7 F= F= 0.0 C= 120 Pe 0.0 Pv -0.1
Vel= 3.4 D= 1.610 TL= 10.0 0.0189 Pf 0.2 Pn 7.0
7 Pt 7.3
-------------------------------------------------------------------------
7 q= 21.0 K= 7.76 L= 10.0 Pt 7.3 Pt 7.3
7 Q= 42.7 F= F= 0.0 C= 120 Pe 0.0 Pv -0.3
Vel= 6.7 D= 1.610 TL= 10.0 0.0658 Pf 0.7 Pn 7.0
8 Pt 8.0
-------------------------------------------------------------------------
8 q= 21.9 K= 7.76 L= 10.0 Pt 8.0 Pt 8.0
8 Q= 64.6 F= F= 0.0 C= 120 Pe 0.0 Pv -0.7
Vel= 10.2 D= 1.610 TL= 10.0 0.1414 Pf 1.4 Pn 7.3
9 Pt 9.4
-------------------------------------------------------------------------
9 q= 23.8 K= 7.76 L= 10.0 Pt 9.4 Pt 9.4
9 Q= 88.4 F= F= 0.0 C= 120 Pe 0.0 Pv -1.3
Vel= 13.9 D= 1.610 TL= 10.0 0.2525 Pf 2.5 Pn 8.1
10 Pt 11.9
-------------------------------------------------------------------------
HYDRONICS: FIRE SPRINKLER HYDRAULICS 4.31 - SUBMITTAL. Page 4
CONTRACTOR: A.B.C. FIRE PROTECTION. (510) 442-4146.
ADDRESS : 1213 Main Street, Fremont, CA. 94555.
Date: 01-10-2002 File: COMGRID
JOB : COMPOUND GRID EXAMPLE
PIPE BEG FLOW K-FACTOR LENGTH C-FACTOR PRESSURE
NO. Gpm FITTING TYPE FTG FR- LOSS Psi
END DIAMETER TOTAL (Psi/Ft)
------------------------------------------------------------------------------
11 q= 0.0 K= 0.00 L= 97.0 Pt 27.0 Pt 27.0
10 Q= 16.1 F=T F= 8.0 C= 120 Pe 0.0 Pv -0.0
Vel= 2.5 D= 1.610 TL= 105.0 0.0108 Pf 1.1 Pn 26.9
56 Pt 25.8
-------------------------------------------------------------------------
11 q= 0.0 K= 0.00 L= 1.0 Pt 27.0 Pt 27.0
11 Q= 16.1 F=T F= 8.0 C= 120 Pe 0.4 Pv -0.0
Vel= 2.5 D= 1.610 TL= 9.0 0.0108 Pf 0.1 Pn 26.9
12 Pt 27.5
-------------------------------------------------------------------------
1 q= 0.0 K= 0.00 L= 11.5 Pt 11.0 Pt 11.0
12 Q= 62.3 F= F= 0.0 C= 120 Pe 0.0 Pv -0.0
Vel= 2.4 D= 3.259 TL= 11.5 0.0043 Pf 0.0 Pn 11.0
13 Pt 11.1
-------------------------------------------------------------------------
13 q= 0.0 K= 0.00 L= 1.0 Pt 11.1 Pt 11.1
13 Q= 62.6 F=T F= 8.0 C= 120 Pe 0.0 Pv -0.7
Vel= 9.9 D= 1.610 TL= 9.0 0.1333 Pf 1.2 Pn 10.4
14 Pt 9.9
-------------------------------------------------------------------------
14 q= 21.8 K= 7.76 L= 2.0 Pt 9.9 Pt 9.9
14 Q= 62.6 F=T F= 8.0 C= 120 Pe 0.6 Pv -0.7
Vel= 9.9 D= 1.610 TL= 10.0 0.1333 Pf 1.3 Pn 9.2
15 Pt 7.9
-------------------------------------------------------------------------
15 q= 21.0 K= 7.76 L= 10.0 Pt 7.9 Pt 7.9
15 Q= 40.8 F= F= 0.0 C= 120 Pe 0.0 Pv -0.3
Vel= 6.4 D= 1.610 TL= 10.0 0.0603 Pf 0.6 Pn 7.6
16 Pt 7.3
-------------------------------------------------------------------------
16 q= 20.7 K= 7.76 L= 10.0 Pt 7.3 Pt 7.3
16 Q= 19.8 F= F= 0.0 C= 120 Pe 0.0 Pv -0.1
Vel= 3.1 D= 1.610 TL= 10.0 0.0159 Pf 0.2 Pn 7.2
17 Pt 7.1
-------------------------------------------------------------------------
17 q= 20.7 K= 7.76 L= 10.0 Pt 7.1 Pt 7.1
17 Q= 0.9 F= F= 0.0 C= 120 Pe 0.0 Pv -0.0
Vel= 0.1 D= 1.610 TL= 10.0 0.0001 Pf 0.0 Pn 7.1
18 Pt 7.1
-------------------------------------------------------------------------
18 q= 20.7 K= 7.76 L= 10.0 Pt 7.1 Pt 7.1
18 Q= 21.7 F= F= 0.0 C= 120 Pe 0.0 Pv -0.1
Vel= 3.4 D= 1.610 TL= 10.0 0.0187 Pf 0.2 Pn 7.1
19 Pt 7.3
-------------------------------------------------------------------------
HYDRONICS: FIRE SPRINKLER HYDRAULICS 4.31 - SUBMITTAL. Page 5
CONTRACTOR: A.B.C. FIRE PROTECTION. (510) 442-4146.
ADDRESS : 1213 Main Street, Fremont, CA. 94555.
Date: 01-10-2002 File: COMGRID
JOB : COMPOUND GRID EXAMPLE
PIPE BEG FLOW K-FACTOR LENGTH C-FACTOR PRESSURE
NO. Gpm FITTING TYPE FTG FR- LOSS Psi
END DIAMETER TOTAL (Psi/Ft)
------------------------------------------------------------------------------
19 q= 21.0 K= 7.76 L= 10.0 Pt 7.3 Pt 7.3
19 Q= 42.7 F= F= 0.0 C= 120 Pe 0.0 Pv -0.3
Vel= 6.7 D= 1.610 TL= 10.0 0.0656 Pf 0.7 Pn 7.0
20 Pt 8.0
-------------------------------------------------------------------------
20 q= 21.9 K= 7.76 L= 10.0 Pt 8.0 Pt 8.0
20 Q= 64.6 F= F= 0.0 C= 120 Pe 0.0 Pv -0.7
Vel= 10.2 D= 1.610 TL= 10.0 0.1413 Pf 1.4 Pn 7.3
21 Pt 9.4
-------------------------------------------------------------------------
21 q= 23.8 K= 7.76 L= 10.0 Pt 9.4 Pt 9.4
21 Q= 88.4 F= F= 0.0 C= 120 Pe 0.0 Pv -1.3
Vel= 13.9 D= 1.610 TL= 10.0 0.2525 Pf 2.5 Pn 8.1
22 Pt 12.0
-------------------------------------------------------------------------
23 q= 0.0 K= 0.00 L= 97.0 Pt 27.0 Pt 27.0
22 Q= 15.9 F=T F= 8.0 C= 120 Pe 0.0 Pv -0.0
Vel= 2.5 D= 1.610 TL= 105.0 0.0106 Pf 1.1 Pn 26.9
58 Pt 25.9
-------------------------------------------------------------------------
23 q= 0.0 K= 0.00 L= 1.0 Pt 27.0 Pt 27.0
23 Q= 15.9 F=T F= 8.0 C= 120 Pe 0.4 Pv -0.0
Vel= 2.5 D= 1.610 TL= 9.0 0.0106 Pf 0.1 Pn 26.9
24 Pt 27.5
-------------------------------------------------------------------------
12 q= 0.0 K= 0.00 L= 11.5 Pt 27.5 Pt 27.5
24 Q= 16.1 F= F= 0.0 C= 120 Pe 0.0 Pv -0.0
Vel= 0.6 D= 3.260 TL= 11.5 0.0003 Pf 0.0 Pn 27.5
24 Pt 27.5
-------------------------------------------------------------------------
13 q= 0.0 K= 0.00 L= 11.5 Pt 11.1 Pt 11.1
25 Q= 124.9 F= F= 0.0 C= 120 Pe 0.0 Pv -0.2
Vel= 4.8 D= 3.260 TL= 11.5 0.0154 Pf 0.2 Pn 10.9
25 Pt 11.2
-------------------------------------------------------------------------
25 q= 0.0 K= 0.00 L= 1.0 Pt 11.2 Pt 11.2
26 Q= 63.4 F=T F= 8.0 C= 120 Pe 0.4 Pv -0.7
Vel= 10.0 D= 1.610 TL= 9.0 0.1367 Pf 1.2 Pn 10.6
26 Pt 9.6
-------------------------------------------------------------------------
26 q= 22.0 K= 7.76 L= 2.0 Pt 9.6 Pt 9.6
27 Q= 63.4 F=T F= 8.0 C= 120 Pe 0.2 Pv -0.7
Vel= 10.0 D= 1.610 TL= 10.0 0.1367 Pf 1.4 Pn 8.9
27 Pt 8.0
-------------------------------------------------------------------------
HYDRONICS: FIRE SPRINKLER HYDRAULICS 4.31 - SUBMITTAL. Page 6
CONTRACTOR: A.B.C. FIRE PROTECTION. (510) 442-4146.
ADDRESS : 1213 Main Street, Fremont, CA. 94555.
Date: 01-10-2002 File: COMGRID
JOB : COMPOUND GRID EXAMPLE
PIPE BEG FLOW K-FACTOR LENGTH C-FACTOR PRESSURE
NO. Gpm FITTING TYPE FTG FR- LOSS Psi
END DIAMETER TOTAL (Psi/Ft)
------------------------------------------------------------------------------
27 q= 21.1 K= 7.76 L= 10.0 Pt 8.0 Pt 8.0
28 Q= 41.5 F= F= 0.0 C= 120 Pe 0.0 Pv -0.3
Vel= 6.5 D= 1.610 TL= 10.0 0.0623 Pf 0.6 Pn 7.7
28 Pt 7.4
-------------------------------------------------------------------------
28 q= 20.9 K= 7.76 L= 10.0 Pt 7.4 Pt 7.4
29 Q= 20.4 F= F= 0.0 C= 120 Pe 0.0 Pv -0.1
Vel= 3.2 D= 1.610 TL= 10.0 0.0167 Pf 0.2 Pn 7.3
29 Pt 7.2
-------------------------------------------------------------------------
29 q= 20.9 K= 7.76 L= 10.0 Pt 7.2 Pt 7.2
30 Q= 0.5 F= F= 0.0 C= 120 Pe 0.0 Pv -0.0
Vel= 0.1 D= 1.610 TL= 10.0 0.0000 Pf 0.0 Pn 7.2
30 Pt 7.2
-------------------------------------------------------------------------
30 q= 20.9 K= 7.76 L= 10.0 Pt 7.2 Pt 7.2
31 Q= 21.3 F= F= 0.0 C= 120 Pe 0.0 Pv -0.1
Vel= 3.4 D= 1.610 TL= 10.0 0.0182 Pf 0.2 Pn 7.1
31 Pt 7.4
-------------------------------------------------------------------------
31 q= 21.1 K= 7.76 L= 10.0 Pt 7.4 Pt 7.4
32 Q= 42.5 F= F= 0.0 C= 120 Pe 0.0 Pv -0.3
Vel= 6.7 D= 1.610 TL= 10.0 0.0650 Pf 0.7 Pn 7.1
32 Pt 8.1
-------------------------------------------------------------------------
32 q= 22.0 K= 7.76 L= 10.0 Pt 8.1 Pt 8.1
33 Q= 64.5 F= F= 0.0 C= 120 Pe 0.0 Pv -0.7
Vel= 10.2 D= 1.610 TL= 10.0 0.1409 Pf 1.4 Pn 7.4
33 Pt 9.5
-------------------------------------------------------------------------
33 q= 23.9 K= 7.76 L= 10.0 Pt 9.5 Pt 9.5
34 Q= 88.4 F= F= 0.0 C= 120 Pe 0.0 Pv -1.3
Vel= 13.9 D= 1.610 TL= 10.0 0.2524 Pf 2.5 Pn 8.2
34 Pt 12.0
-------------------------------------------------------------------------
35 q= 0.0 K= 0.00 L= 97.0 Pt 27.0 Pt 27.0
35 Q= 15.4 F=T F= 8.0 C= 120 Pe 0.0 Pv -0.0
Vel= 2.4 D= 1.610 TL= 105.0 0.0100 Pf 1.0 Pn 27.0
60 Pt 25.9
-------------------------------------------------------------------------
35 q= 0.0 K= 0.00 L= 1.0 Pt 27.0 Pt 27.0
36 Q= 15.4 F=T F= 8.0 C= 120 Pe 0.4 Pv -0.0
Vel= 2.4 D= 1.610 TL= 9.0 0.0100 Pf 0.1 Pn 27.0
36 Pt 27.5
-------------------------------------------------------------------------
HYDRONICS: FIRE SPRINKLER HYDRAULICS 4.31 - SUBMITTAL. Page 7
CONTRACTOR: A.B.C. FIRE PROTECTION. (510) 442-4146.
ADDRESS : 1213 Main Street, Fremont, CA. 94555.
Date: 01-10-2002 File: COMGRID
JOB : COMPOUND GRID EXAMPLE
PIPE BEG FLOW K-FACTOR LENGTH C-FACTOR PRESSURE
NO. Gpm FITTING TYPE FTG FR- LOSS Psi
END DIAMETER TOTAL (Psi/Ft)
------------------------------------------------------------------------------
24 q= 0.0 K= 0.00 L= 11.5 Pt 27.5 Pt 27.5
37 Q= 32.0 F= F= 0.0 C= 120 Pe 0.0 Pv -0.0
Vel= 1.2 D= 3.260 TL= 11.5 0.0012 Pf 0.0 Pn 27.5
36 Pt 27.5
-------------------------------------------------------------------------
25 q= 0.0 K= 0.00 L= 11.5 Pt 11.2 Pt 11.2
38 Q= 188.4 F= F= 0.0 C= 120 Pe 0.0 Pv -0.4
Vel= 7.2 D= 3.260 TL= 11.5 0.0330 Pf 0.4 Pn 10.9
37 Pt 11.6
-------------------------------------------------------------------------
37 q= 0.0 K= 0.00 L= 1.0 Pt 11.6 Pt 11.6
39 Q= 6.5 F=T F= 8.0 C= 120 Pe 0.4 Pv -0.0
Vel= 1.0 D= 1.610 TL= 9.0 0.0020 Pf 0.0 Pn 11.6
38 Pt 11.2
-------------------------------------------------------------------------
38 q= 25.7 K= 7.76 L= 2.0 Pt 11.2 Pt 11.2
40 Q= 6.5 F=T F= 8.0 C= 120 Pe 0.2 Pv -0.0
Vel= 1.0 D= 1.610 TL= 10.0 0.0020 Pf 0.0 Pn 11.2
39 Pt 11.0
-------------------------------------------------------------------------
39 q= 25.7 K= 7.76 L= 10.0 Pt 11.0 Pt 11.0
41 Q= 19.2 F= F= 0.0 C= 120 Pe 0.0 Pv -0.1
Vel= 3.0 D= 1.610 TL= 10.0 0.0150 Pf 0.2 Pn 10.9
40 Pt 11.1
-------------------------------------------------------------------------
40 q= 25.9 K= 7.76 L= 10.0 Pt 11.1 Pt 11.1
42 Q= 45.1 F=T F= 8.0 C= 120 Pe 0.0 Pv -0.3
Vel= 7.1 D= 1.610 TL= 18.0 0.0728 Pf 1.3 Pn 10.8
41 Pt 12.4
-------------------------------------------------------------------------
41 q= 27.4 K= 7.76 L= 75.0 Pt 12.4 Pt 12.4
43 Q= 72.5 F=T F= 8.0 C= 120 Pe 0.2 Pv -0.9
Vel= 11.4 D= 1.610 TL= 83.0 0.1750 Pf 14.5 Pn 11.6
62 Pt 27.3
-------------------------------------------------------------------------
42 q= 0.0 K= 0.00 L= 1.0 Pt 27.1 Pt 27.1
44 Q= 5.1 F=T F= 8.0 C= 120 Pe -0.4 Pv -0.0
Vel= 0.8 D= 1.610 TL= 9.0 0.0013 Pf 0.0 Pn 27.1
43 Pt 27.5
-------------------------------------------------------------------------
36 q= 0.0 K= 0.00 L= 11.5 Pt 27.5 Pt 27.5
45 Q= 47.4 F= F= 0.0 C= 120 Pe 0.0 Pv -0.0
Vel= 1.8 D= 3.260 TL= 11.5 0.0026 Pf 0.0 Pn 27.5
43 Pt 27.5
-------------------------------------------------------------------------
HYDRONICS: FIRE SPRINKLER HYDRAULICS 4.31 - SUBMITTAL. Page 8
CONTRACTOR: A.B.C. FIRE PROTECTION. (510) 442-4146.
ADDRESS : 1213 Main Street, Fremont, CA. 94555.
Date: 01-10-2002 File: COMGRID
JOB : COMPOUND GRID EXAMPLE
PIPE BEG FLOW K-FACTOR LENGTH C-FACTOR PRESSURE
NO. Gpm FITTING TYPE FTG FR- LOSS Psi
END DIAMETER TOTAL (Psi/Ft)
------------------------------------------------------------------------------
37 q= 0.0 K= 0.00 L= 11.5 Pt 11.6 Pt 11.6
46 Q= 194.9 F= F= 0.0 C= 120 Pe 0.0 Pv -0.4
Vel= 7.5 D= 3.260 TL= 11.5 0.0351 Pf 0.4 Pn 11.2
44 Pt 12.0
-------------------------------------------------------------------------
44 q= 0.0 K= 0.00 L= 1.0 Pt 12.0 Pt 12.0
47 Q= 64.4 F=T F= 8.0 C= 120 Pe -0.4 Pv -0.7
Vel= 10.1 D= 1.610 TL= 9.0 0.1405 Pf 1.3 Pn 11.3
45 Pt 12.9
-------------------------------------------------------------------------
45 q= 0.0 K= 0.00 L= 97.0 Pt 12.9 Pt 12.9
48 Q= 64.4 F=T F= 8.0 C= 120 Pe 0.0 Pv -0.7
Vel= 10.1 D= 1.610 TL= 105.0 0.1405 Pf 14.7 Pn 12.2
64 Pt 27.7
-------------------------------------------------------------------------
46 q= 0.0 K= 0.00 L= 1.0 Pt 27.2 Pt 27.2
49 Q= 10.8 F=T F= 8.0 C= 120 Pe -0.4 Pv -0.0
Vel= 1.7 D= 1.610 TL= 9.0 0.0052 Pf 0.0 Pn 27.2
47 Pt 27.6
-------------------------------------------------------------------------
43 q= 0.0 K= 0.00 L= 11.5 Pt 27.5 Pt 27.5
50 Q= 42.3 F= F= 0.0 C= 120 Pe 0.0 Pv -0.0
Vel= 1.6 D= 3.260 TL= 11.5 0.0021 Pf 0.0 Pn 27.5
47 Pt 27.6
-------------------------------------------------------------------------
44 q= 0.0 K= 0.00 L= 11.5 Pt 12.0 Pt 12.0
51 Q= 130.5 F= F= 0.0 C= 120 Pe 0.0 Pv -0.2
Vel= 5.0 D= 3.260 TL= 11.5 0.0167 Pf 0.2 Pn 11.9
48 Pt 12.2
-------------------------------------------------------------------------
48 q= 0.0 K= 0.00 L= 1.0 Pt 12.2 Pt 12.2
52 Q= 64.8 F=T F= 8.0 C= 120 Pe -0.4 Pv -0.7
Vel= 10.2 D= 1.610 TL= 9.0 0.1420 Pf 1.3 Pn 11.5
49 Pt 13.1
-------------------------------------------------------------------------
49 q= 0.0 K= 0.00 L= 97.0 Pt 13.1 Pt 13.1
53 Q= 64.8 F=T F= 8.0 C= 120 Pe 0.0 Pv -0.7
Vel= 10.2 D= 1.610 TL= 105.0 0.1420 Pf 14.9 Pn 12.4
66 Pt 28.1
-------------------------------------------------------------------------
50 q= 0.0 K= 0.00 L= 1.0 Pt 27.2 Pt 27.2
54 Q= 14.0 F=T F= 8.0 C= 120 Pe -0.4 Pv -0.0
Vel= 2.2 D= 1.610 TL= 9.0 0.0083 Pf 0.1 Pn 27.2
51 Pt 27.6
-------------------------------------------------------------------------
HYDRONICS: FIRE SPRINKLER HYDRAULICS 4.31 - SUBMITTAL. Page 9
CONTRACTOR: A.B.C. FIRE PROTECTION. (510) 442-4146.
ADDRESS : 1213 Main Street, Fremont, CA. 94555.
Date: 01-10-2002 File: COMGRID
JOB : COMPOUND GRID EXAMPLE
PIPE BEG FLOW K-FACTOR LENGTH C-FACTOR PRESSURE
NO. Gpm FITTING TYPE FTG FR- LOSS Psi
END DIAMETER TOTAL (Psi/Ft)
------------------------------------------------------------------------------
47 q= 0.0 K= 0.00 L= 11.5 Pt 27.6 Pt 27.6
55 Q= 31.5 F= F= 0.0 C= 120 Pe 0.0 Pv -0.0
Vel= 1.2 D= 3.260 TL= 11.5 0.0012 Pf 0.0 Pn 27.6
51 Pt 27.6
-------------------------------------------------------------------------
48 q= 0.0 K= 0.00 L= 11.5 Pt 12.2 Pt 12.2
56 Q= 65.7 F= F= 0.0 C= 120 Pe 0.0 Pv -0.0
Vel= 2.5 D= 3.260 TL= 11.5 0.0047 Pf 0.1 Pn 12.2
52 Pt 12.3
-------------------------------------------------------------------------
52 q= 0.0 K= 0.00 L= 1.0 Pt 12.3 Pt 12.3
57 Q= 65.7 F=T F= 8.0 C= 120 Pe -0.4 Pv -0.7
Vel= 10.4 D= 1.610 TL= 9.0 0.1459 Pf 1.3 Pn 11.6
53 Pt 13.2
-------------------------------------------------------------------------
53 q= 0.0 K= 0.00 L= 97.0 Pt 13.2 Pt 13.2
58 Q= 65.7 F=T F= 8.0 C= 120 Pe 0.0 Pv -0.7
Vel= 10.4 D= 1.610 TL= 105.0 0.1459 Pf 15.3 Pn 12.4
68 Pt 28.6
-------------------------------------------------------------------------
54 q= 0.0 K= 0.00 L= 1.0 Pt 27.3 Pt 27.3
59 Q= 17.5 F=T F= 8.0 C= 120 Pe -0.4 Pv -0.1
Vel= 2.8 D= 1.610 TL= 9.0 0.0127 Pf 0.1 Pn 27.2
55 Pt 27.6
-------------------------------------------------------------------------
51 q= 0.0 K= 0.00 L= 11.5 Pt 27.6 Pt 27.6
60 Q= 17.5 F= F= 0.0 C= 120 Pe 0.0 Pv -0.0
Vel= 0.7 D= 3.260 TL= 11.5 0.0004 Pf 0.0 Pn 27.6
55 Pt 27.6
-------------------------------------------------------------------------
10 q= 26.8 K= 7.76 L= 25.0 Pt 11.9 Pt 11.9
61 Q= 115.2 F=T F= 8.0 C= 120 Pe 0.2 Pv -2.2
Vel= 18.2 D= 1.610 TL= 33.0 0.4122 Pf 13.6 Pn 9.7
56 Pt 25.8
-------------------------------------------------------------------------
22 q= 26.8 K= 7.76 L= 25.0 Pt 12.0 Pt 12.0
62 Q= 115.2 F=T F= 8.0 C= 120 Pe 0.2 Pv -2.2
Vel= 18.2 D= 1.610 TL= 33.0 0.4124 Pf 13.6 Pn 9.7
58 Pt 25.9
-------------------------------------------------------------------------
34 q= 26.9 K= 7.76 L= 25.0 Pt 12.0 Pt 12.0
63 Q= 115.3 F=T F= 8.0 C= 120 Pe 0.2 Pv -2.2
Vel= 18.2 D= 1.610 TL= 33.0 0.4128 Pf 13.6 Pn 9.8
60 Pt 25.9
-------------------------------------------------------------------------
HYDRONICS: FIRE SPRINKLER HYDRAULICS 4.31 - SUBMITTAL. Page 10
CONTRACTOR: A.B.C. FIRE PROTECTION. (510) 442-4146.
ADDRESS : 1213 Main Street, Fremont, CA. 94555.
Date: 01-10-2002 File: COMGRID
JOB : COMPOUND GRID EXAMPLE
PIPE BEG FLOW K-FACTOR LENGTH C-FACTOR PRESSURE
NO. Gpm FITTING TYPE FTG FR- LOSS Psi
END DIAMETER TOTAL (Psi/Ft)
------------------------------------------------------------------------------
42 q= 0.0 K= 0.00 L= 97.0 Pt 27.1 Pt 27.1
64 Q= 5.1 F=T F= 8.0 C= 120 Pe 0.0 Pv -0.0
Vel= 0.8 D= 1.610 TL= 105.0 0.0013 Pf 0.1 Pn 27.1
62 Pt 27.3
-------------------------------------------------------------------------
46 q= 0.0 K= 0.00 L= 97.0 Pt 27.2 Pt 27.2
65 Q= 10.8 F=T F= 8.0 C= 120 Pe 0.0 Pv -0.0
Vel= 1.7 D= 1.610 TL= 105.0 0.0052 Pf 0.5 Pn 27.2
64 Pt 27.7
-------------------------------------------------------------------------
50 q= 0.0 K= 0.00 L= 97.0 Pt 27.2 Pt 27.2
66 Q= 14.0 F=T F= 8.0 C= 120 Pe 0.0 Pv -0.0
Vel= 2.2 D= 1.610 TL= 105.0 0.0083 Pf 0.9 Pn 27.2
66 Pt 28.1
-------------------------------------------------------------------------
54 q= 0.0 K= 0.00 L= 97.0 Pt 27.3 Pt 27.3
67 Q= 17.5 F=T F= 8.0 C= 120 Pe 0.0 Pv -0.1
Vel= 2.8 D= 1.610 TL= 105.0 0.0127 Pf 1.3 Pn 27.2
68 Pt 28.6
-------------------------------------------------------------------------
56 q= 0.0 K= 0.00 L= 1.0 Pt 25.8 Pt 25.8
68 Q= 99.1 F=T F= 8.0 C= 120 Pe 0.4 Pv -1.6
Vel= 15.6 D= 1.610 TL= 9.0 0.3123 Pf 2.8 Pn 24.2
57 Pt 29.1
-------------------------------------------------------------------------
58 q= 0.0 K= 0.00 L= 1.0 Pt 25.9 Pt 25.9
69 Q= 99.3 F=T F= 8.0 C= 120 Pe 0.4 Pv -1.6
Vel= 15.6 D= 1.610 TL= 9.0 0.3132 Pf 2.8 Pn 24.2
59 Pt 29.1
-------------------------------------------------------------------------
60 q= 0.0 K= 0.00 L= 1.0 Pt 25.9 Pt 25.9
70 Q= 99.9 F=T F= 8.0 C= 120 Pe 0.4 Pv -1.7
Vel= 15.7 D= 1.610 TL= 9.0 0.3165 Pf 2.8 Pn 24.3
61 Pt 29.2
-------------------------------------------------------------------------
62 q= 0.0 K= 0.00 L= 1.0 Pt 27.3 Pt 27.3
71 Q= 77.5 F=T F= 8.0 C= 120 Pe 0.4 Pv -1.0
Vel= 12.2 D= 1.610 TL= 9.0 0.1982 Pf 1.8 Pn 26.3
63 Pt 29.5
-------------------------------------------------------------------------
64 q= 0.0 K= 0.00 L= 1.0 Pt 27.7 Pt 27.7
72 Q= 75.2 F=T F= 8.0 C= 120 Pe 0.4 Pv -0.9
Vel= 11.8 D= 1.610 TL= 9.0 0.1872 Pf 1.7 Pn 26.8
65 Pt 29.9
-------------------------------------------------------------------------
HYDRONICS: FIRE SPRINKLER HYDRAULICS 4.31 - SUBMITTAL. Page 11
CONTRACTOR: A.B.C. FIRE PROTECTION. (510) 442-4146.
ADDRESS : 1213 Main Street, Fremont, CA. 94555.
Date: 01-10-2002 File: COMGRID
JOB : COMPOUND GRID EXAMPLE
PIPE BEG FLOW K-FACTOR LENGTH C-FACTOR PRESSURE
NO. Gpm FITTING TYPE FTG FR- LOSS Psi
END DIAMETER TOTAL (Psi/Ft)
------------------------------------------------------------------------------
66 q= 0.0 K= 0.00 L= 1.0 Pt 28.1 Pt 28.1
73 Q= 78.7 F=T F= 8.0 C= 120 Pe 0.4 Pv -1.0
Vel= 12.4 D= 1.610 TL= 9.0 0.2038 Pf 1.8 Pn 27.1
67 Pt 30.4
-------------------------------------------------------------------------
68 q= 0.0 K= 0.00 L= 1.0 Pt 28.6 Pt 28.6
74 Q= 83.3 F=T F= 8.0 C= 120 Pe 0.4 Pv -1.2
Vel= 13.1 D= 1.610 TL= 9.0 0.2261 Pf 2.0 Pn 27.4
69 Pt 31.1
-------------------------------------------------------------------------
57 q= 0.0 K= 0.00 L= 11.5 Pt 29.1 Pt 29.1
75 Q= 99.1 F= F= 0.0 C= 120 Pe 0.0 Pv -0.0
Vel= 2.2 D= 4.260 TL= 11.5 0.0027 Pf 0.0 Pn 29.1
59 Pt 29.1
-------------------------------------------------------------------------
59 q= 0.0 K= 0.00 L= 11.5 Pt 29.1 Pt 29.1
76 Q= 198.5 F= F= 0.0 C= 120 Pe 0.0 Pv -0.1
Vel= 4.5 D= 4.260 TL= 11.5 0.0099 Pf 0.1 Pn 29.0
61 Pt 29.2
-------------------------------------------------------------------------
61 q= 0.0 K= 0.00 L= 11.5 Pt 29.2 Pt 29.2
77 Q= 298.3 F= F= 0.0 C= 120 Pe 0.0 Pv -0.3
Vel= 6.7 D= 4.260 TL= 11.5 0.0210 Pf 0.2 Pn 28.9
63 Pt 29.5
-------------------------------------------------------------------------
63 q= 0.0 K= 0.00 L= 11.5 Pt 29.5 Pt 29.5
78 Q= 375.9 F= F= 0.0 C= 120 Pe 0.0 Pv -0.5
Vel= 8.5 D= 4.260 TL= 11.5 0.0322 Pf 0.4 Pn 29.0
65 Pt 29.9
-------------------------------------------------------------------------
65 q= 0.0 K= 0.00 L= 11.5 Pt 29.9 Pt 29.9
79 Q= 451.1 F= F= 0.0 C= 120 Pe 0.0 Pv -0.7
Vel= 10.2 D= 4.260 TL= 11.5 0.0451 Pf 0.5 Pn 29.2
67 Pt 30.4
-------------------------------------------------------------------------
67 q= 0.0 K= 0.00 L= 11.5 Pt 30.4 Pt 30.4
80 Q= 529.8 F= F= 0.0 C= 120 Pe 0.0 Pv -1.0
Vel= 11.9 D= 4.260 TL= 11.5 0.0607 Pf 0.7 Pn 29.4
69 Pt 31.1
-------------------------------------------------------------------------
69 q= 0.0 K= 0.00 L= 5.0 Pt 31.1 Pt 31.1
81 Q= 613.1 F= F= 0.0 C= 120 Pe 0.0 Pv -1.3
Vel= 13.8 D= 4.260 TL= 5.0 0.0795 Pf 0.4 Pn 29.8
70 Pt 31.5
-------------------------------------------------------------------------
HYDRONICS: FIRE SPRINKLER HYDRAULICS 4.31 - SUBMITTAL. Page 12
CONTRACTOR: A.B.C. FIRE PROTECTION. (510) 442-4146.
ADDRESS : 1213 Main Street, Fremont, CA. 94555.
Date: 01-10-2002 File: COMGRID
JOB : COMPOUND GRID EXAMPLE
PIPE BEG FLOW K-FACTOR LENGTH C-FACTOR PRESSURE
NO. Gpm FITTING TYPE FTG FR- LOSS Psi
END DIAMETER TOTAL (Psi/Ft)
------------------------------------------------------------------------------
70 q= 0.0 K= 0.00 L= 37.6 Pt 31.5 Pt 31.5
82 Q= 613.1 F=EG F= 12.0 C= 120 Pe 16.1 Pv -1.3
Vel= 13.8 D= 4.260 TL= 49.6 0.0795 Pf 3.9 Pn 30.2
71 Pt 51.6
-------------------------------------------------------------------------
71 q= 0.0 K= 0.00 L= 22.0 Pt 51.6 Pt 51.6
83 Q= 613.1 F=T F= 20.0 C= 150 Pe 0.2 Pv -0.3
Vel= 6.8 D= 6.080 TL= 42.0 0.0093 Pf 0.4 Pn 51.2
72 Pt 52.2
-------------------------------------------------------------------------
72 q= 0.0 K= 0.00 L= 50.0 Pt 52.2 Pt 52.2
84 Q= 613.1 F=E F= 10.0 C= 150 Pe 0.0 Pv -0.3
Vel= 6.8 D= 6.080 TL= 60.0 0.0093 Pf 0.6 Pn 51.9
73 Pt 52.7
-------------------------------------------------------------------------
73 q= 0.0 K= 0.00 L= 7.0 Pt 52.7 Pt 52.7
85 Q= 613.1 F=TG F= 22.0 C= 150 Pe 0.0 Pv -0.3
Vel= 6.8 D= 6.079 TL= 29.0 0.0093 Pf 0.3 Pn 52.4
74 Pt 53.0
-------------------------------------------------------------------------
-------------------------------------------------------------------------
Q=1113.1 <<< SOURCE >>> Pt 53.0
-------------------------------------------------------------------------
E=>90-Elb T=>TeeBch L=>Lt-Elb C=>ChkVlv B=>BfyVlv G=>GatVlv A=>AlmChk
[ Top ]
[ Top ]
[ Top ]
[ Top ]
